Paslanmaz Çelik Silindir Nedir?

Paslanmaz çelik silindirlerin yiyecek ve içecek için neden ideal olduğunu ve uygulamanız için doğru olanı nasıl seçeceğinizi öğrenin.

Paslanmaz Çelik Silindir Nedir?

Adından da anlaşılacağı gibi paslanmaz çelik bir silindir, bir tür paslanmaz çelikten yapılmıştır; variller AISI 304'ten yapılmıştır, bu en yaygın östenitik paslanmaz çeliktir. Uç kapakları, piston çubukları ve tüm vida ve somunlar 303'ten yapılmıştır; 303'e kükürt eklenmesi işlenebilirliğini artırır. Bağlantı çubukları AISI 316'dır; 316'ya molibdenin eklenmesi daha fazla korozyon direnci sağlar. Silindir, pnömatik bir sistemde doğrusal hareket ve kuvvet sağlar.

Onlar olarak da bilinirler...

Aktüatör veya sürücü terimi genellikle silindiri değiştirmek için kullanılır.

Paslanmaz çelik silindirler nasıl çalışır?

Üretimde kullanılan malzeme paslanmaz çelik olmakla birlikte çalışma prensibi diğer silindirler veya aktüatörlerle aynıdır. Burada tipik bir çift etkili silindiri gösteriyoruz. Havanın sol porttan girdiğini düşünün; basınç pistonun sol tarafına etki edecek, piston çubuğunu sağa doğru hareket ettiren bir kuvvet oluşturacak ve hava sağ porttan dışarı atılacaktır. Artık hava beslemesi doğru porta geçirilmiştir; basınç pistonun sağ tarafına etki eder ve sol porttan hava dışarı atılırken piston çubuğunu namluya geri çeker.

Diyagramdaki ok, silindirin ayarlanabilir yastıklamaya sahip olduğunu gösterir; Bu silindirlerin yapısı, pistonun uç kapaklara etkisini 'yumuşatmak' için hava tahliyesine olanak tanır. Bazı silindirler yalnızca tampon yastık kullanır ve şematik olarak bu tiplerde ok yoktur.

Hava akışının yönünü kontrol etmek için sol portta veya sağ portta bir vana kullanılacaktır. Vanalar uygulamaya bağlı olarak manuel, mekanik, elektrikle veya havayla çalıştırılabilir.

Paslanmaz çelik silindiri nasıl seçerim?

İhtiyacınız olan aktüatörün türü ve özellikleri, onu kullanacağınız uygulamaya göre tanımlanır. Pnömatik silindir veya aktüatör seçiminde temel faktörler şunlardır:

• basınç ve akış gereksinimleri- Bu, silindirden gereken kuvvetin ve silindirin çalışması gereken hızın bilinmesiyle başlamalıdır. Gerekli kuvvet, belirli bir silindir boyutu için çalışma basıncını belirleyecektir; Çoğu üretici, dahil edilmesi gereken güvenlik faktörleri de dahil olmak üzere silindirin boyutlandırılması konusunda ayrıntılı rehberlik sağlar. Akış hızı çalışma hızını belirleyecektir. Pnömatik aktüatörden veya silindirden ne beklediğinizi düşünün, çünkü bu aynı zamanda gereken diğer bileşenleri de belirler; yanlış boyutlandırılmışlarsa performansını etkileyebilirler
• çevre- Korozyon direncindeki gelişmelere göre tanklar, pnömatik silindirler ve aktüatörler aşırı sıcaklıklarda kullanılabilir. Paslanmaz çelik aktüatörler veya silindirler özellikle zorlu ortamlara uygundur

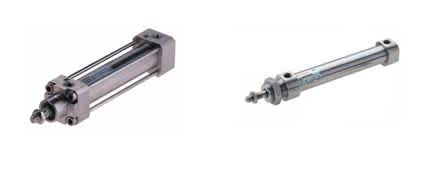

• tip uygulamaya bağlıdır- Yuvarlak hatlı ve rot kolu silindirleri paslanmaz çelik seçenekler olarak mevcuttur

Paslanmaz çelik silindir çeşitleri?

Bağlantı çubuğu silindirleri ISO 15552'ye uygundur. 32 mm'den 160 mm'ye kadar iç çap boyutlarında ve ISO 15552 tarafından tanımlanan standart stroklarda mevcuttur; her delik boyutu için maksimum tasarım spesifikasyonuna kadar standart dışı stroklar da mevcuttur. Ayarlanabilir yastıklama, manyetik piston standarttır ancak manyetik olmayan versiyonları da mevcuttur.

Yuvarlak hatlı silindirler ISO 6432'ye uygundur. Bunlar, 12 mm'den 25 mm'ye kadar iç çap boyutlarında ve delik boyutuna bağlı olarak 5 mm'den 500 mm'ye kadar stroklarla mevcuttur. Manyetik piston standarttır, ancak serinin çoğunluğunda tampon yastıklama (varyantlar için veri sayfasını kontrol edin) ve 20 mm ve 25 mm delik boyutu için ayarlanabilir yastık (yine varyantlar için veri sayfasını kontrol edin) olarak mevcuttur.

Paslanmaz çelik silindir için tipik uygulamalar?

Paslanmaz çelik silindirler, çalışma ortamının agresif olabileceği (örneğin, agresif kimyasalların bulunduğu sıcak) uygulamalar için idealdir. Yiyecek ve İçecek sektörü, sıklıkla yakıcı yıkama prosedürleri nedeniyle paslanmaz çeliğin düzenli kullanıcısıdır.

Paslanmaz çelik silindir için başka bir şeye ihtiyacım var mı?

İlgili aksesuarlar arasında montaj sistemleri ve daha hassas bir konumlandırma derecesinin gerekli olduğu durumlarda ilave algılama sistemleri yer alır. Aktüatörler veya silindirler, işlemin boyutuna ve kullanılan aktüatör veya silindirin tipine bağlı olarak ayak montajları ve boyun montajları dahil olmak üzere çeşitli şekillerde monte edilebilir.

Hava basıncını kontrol edecek bir basınç regülatörünün yanı sıra sert veya esnek borular, uygun bağlantı parçaları, göstergeler ve sensörler de gereklidir. Aktüatörün hızını kontrol etmek için kullanım noktasında bir akış regülatörü kullanılabilir.

Ziyaret edinSilindir bölümüDaha fazlasını öğrenmek için.
