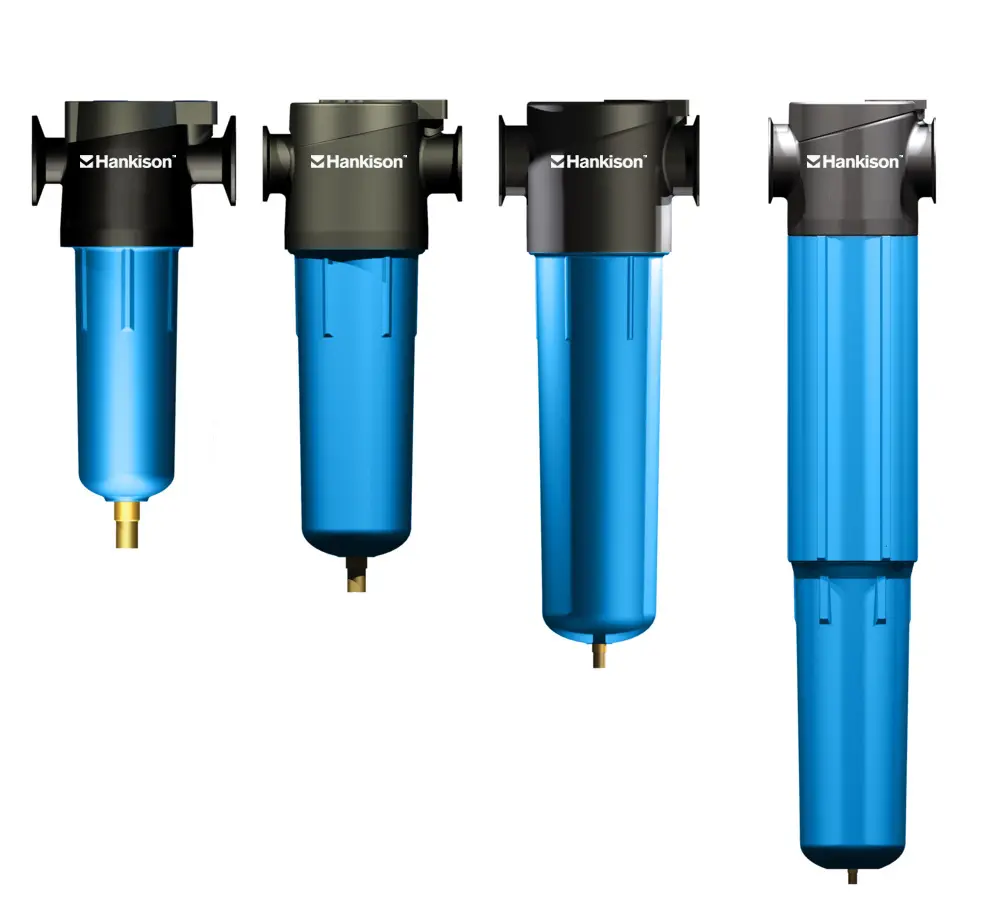

NGF Serisi - Basınçlı Hava Filtreleri
NGF Serisi - Basınçlı Hava Filtreleri
Enerji maliyetleri küresel olarak artmaya devam ettikçe hava işleme üreticileri, maliyet etkin, optimum performans sunan ve daha az enerji tüketen ekipmanlar tasarlamakla karşı karşıyadır.
NGF serimizin yanı sıra, 105m³/h ile 2200m³/h akış aralığında Yüksek Basınç (HP) ve Yüksek Sıcaklık (HTA) filtrelerimiz de mevcuttur.
Hankison'ın Yeni Nesil Filtre Serisi, enerji tasarrufu yaparken basınçlı hava sistemlerindeki kirliliği etkili bir şekilde gidermek için bir çözümdür. NGF Serisi, birinci sınıf basınçlı hava kalitesi ve düşük işletme maliyetleri sağlamak için filtrasyon malzemeleri ve tasarımda teknolojik ilerlemeler kullanır. Her filtre, ISO 8573-1 hava kalitesi standartlarına göre sertifikalı performans sunacak şekilde test edilir ve derecelendirilir.
NGF Serisi ayrıca ISO 12500'e göre test edilmiştir. Test sonuçları, tanımlanmış zorluk konsantrasyonlarına dayalı sertifikalı performans verileri sağlar. Beş Element Sınıfı seçeneği, ihtiyaç duyduğunuz hava kalitesini sağlayan bir sistem tasarlamanıza olanak tanır:
- Sınıf SF - Toplu Sıvı Ayırıcı/Filtre Sınıfı PF - Genel Amaçlı Filtre Sınıfı
- HF - Yüksek Verimli Yağ Ayırma Filtresi Sınıfı
- UF - Ultra Yüksek Verimli Yağ Ayırma Filtresi Sınıfı
- CF - Yağ Buharı Ayırma Filtresi
NGF Serisi filtrelerin özellikleri:
- Patentli Venturi-Wave™ eleman tasarımı, elemana giren basınçlı hava için türbülanssız bir geçişi destekler
- Derin yataklı pileli, yüksek performanslı ortam
- Orijinal Hankison filtre elemanı yedek parça numarasıyla basılmış renk kodlu uç kapaklarıyla eleman sınıfı tanımlama
- Kolay kurulum için flanşlı giriş ve çıkış bağlantılarına sahip yontulmuş gövde tasarımı
- Basınçlı alüminyum, krom kaplamalı gövdeler, korozyon direnci için polyester epoksi toz boya kaplamasıyla kaplanmıştır. Dahili nervürlü hazne, yoğuşma drenajını destekler
| Model | Kapasite @ 7 Bar(g) | Giriş/Çıkış Bağlantılar |
|
|---|---|---|---|
| scfm | nm3/h | inç. | |
| F02 | 20 | 34 | R 1/4” |
| F03 | 35 | 69 | R 3/8” |
| F04 | 50 | 85 | R 1/2” |
| F06 | 75 | 127 | R 3/4” |
| F07 | 103 | 175 | R 3/4” |
| F08 | 157 | 267 | R 1” |
| F10 | 257 | 437 | R 1 1/2” |
| F11 | 360 | 612 | R 1 1/2” |
| F12 | 401 | 681 | R 2” |
| F13 | 568 | 965 | R 2 1/2” |
| F14 | 775 | 1317 | R 2 1/2” |
| F15 | 1200 | 2039 | R 2 1/2” |
| F16 | 1200 | 2039 | R 3” |
| F17 | 1500 | 2549 | R 3” |
Basınç Düşüşü Performansı
| MODEL | Filtre Açıklaması | Kuru △p | Doymuş △p |
|---|---|---|---|
| barg | barg | ||
| SF | Toplu Sıvı Ayırıcı/ | 0.06 | 0.07 |
| PF | Genel Amaçlı Filtre | 0.04 | 0.10 |
| HF | Yüksek Verimli Yağ Giderme Filtresi | 0.04 | 0.12 |
| UF | Ultra Yüksek Verimli Yağ Giderme Filtresi | 0.06 | 0.14 |
| CF | Yağ Buharı Giderme Filtresi | 0.07 | - |
NGF Serisi Filtreleme Performansı
| Öğe | SF | PF | HF | UF | CF |
|---|---|---|---|---|---|
| Parçacık Tutma Boyutu1 (ISO 12500-3'e göre) |
3,0 µm | 1,0 µm | 0,01 µm | 0,01 µm | 0,01 µm |
| Parçacık Çıkarma Verimliliği (ISO 12500-3'e göre) |
- | %99,999+ | %99,999+ | %99,999+ | %99,999+ |
| Yağ Çıkarma Verimliliği (ISO 12500-1'e göre) |
%50 | %80 | %99,9+ | %99,9+ | - |
| Kalan Yağ İçeriği2 (ISO 12500-1'e Göre) | 5,0 mg/m3 | 2,0 mg/m3 | < 0,01 mg/m3 | < 0,001 mg/m3 | < 0,004 mg/m3 (buhar olarak) |
1 Katı parçacık boyutu dağılımı 0,01 ila 5,0 µm
2 Giriş yağı zorluk konsantrasyonu 10 mg/m3
